直角棱鏡
Crystock可以提供3-100mm范圍內的直角棱鏡，常規材質可以選擇N-BK7、UV熔融石英、CaF2、SF材料等。并可以感覺客戶要求鍍增透膜或者反射膜。
材料選擇：BK7材料，適用于可見到近紅外波段，價格較低，性能穩定。
熔融石英材料，適用于深紫外到近紅外波段，熱膨脹系數比較低，可用在紫外或者大功率應用場合。
CaF2材料，適用于身在外到中紅外波段，可以在0.13um~10um范圍內有很好的透過率。

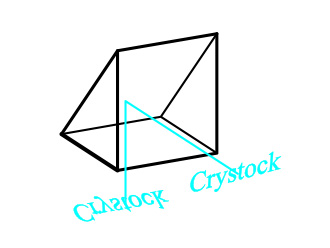

直角棱鏡可用于做90°反射鏡，也可以用于做180°反射鏡，如下面光路圖所示：
加工指標
|
標準規格
|
BK7直角棱鏡
|
熔融石英直角棱鏡
|
|
使用波段
|
350-2000nm
|
185-2100nm
|
|
尺寸公差
|
+0.0，-0.1mm
|
|
|
角度公差
|
3 arc min(Standard) / 10 arc sce(High Precision)
|
|
|
有效口徑
|
>85%
|
|
|
光潔度
|
60/40（Standard）/ 20/10（High Precision）
|
|
|
面型
|
λ/ 4(Standard) / λ/10（High Precision）per 25mm@633nm
|
|
|
倒角
|
<0.25mm*45°
|
|
|
鍍膜
|
根據客戶要求定制
|
|

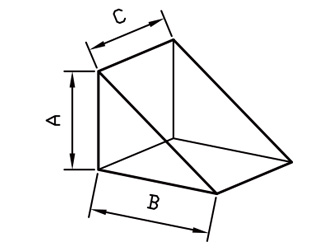

BK7直角棱鏡標準品：
|
型號
|
A
|
B
|
C
|
|
10.0
|
10.0
|
10.0
|
|
|
RAP105
|
12.7
|
12.7
|
12.7
|
|
RAP108
|
20.0
|
20.0
|
20.0
|
|
RAP110
|
25.4
|
25.4
|
25.4
|
UV熔融石英直角棱鏡標準品：
|
型號
|
A
|
B
|
C
|
|
RAP204
|
10.0
|
10.0
|
10.0
|
|
RAP205
|
12.7
|
12.7
|
12.7
|
|
RAP208
|
20.0
|
20.0
|
20.0
|
|
RAP210
|
25.4
|
25.4
|
25.4
|
