高功率偏振分光棱鏡
Crystock可以提供單波長或寬帶的高功率偏振分光棱鏡，這些PBS由玻璃材料制成，通過介質分束膜來達到偏振的效果，中間采用光膠結構，能夠承受高功率

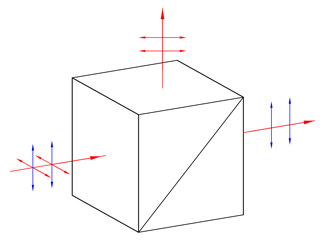

非偏振光透過PBS后，沿傳播方向出射的為純凈的P偏振，側面反射的是S偏振，透過的P偏振有較好的消光比，其消光比根據鍍膜的不同，可以從500：1到10000：1。
備注：可以根據客戶的要求定制特定的波段和消光比。
特性
•垂直入射，便于調整光路
•具有較好的偏振度
•高損傷閾值：>15J/cm2@1064ns, 20ns, 20Hz
•使用波段可以是單波長或者是寬帶
•結構緊湊
加工指標
|
標準規格
|
單波長PBS
|
寬帶PBS
|
|
使用波段
|
355，532，633，808，880，1064
|
450-650nm, 650-950nm
900-1200nm
|
|
消光比
|
>1000:1, >10000:1
|
>1000:1, >10000:1
|
|
光潔度
|
40/20 ，20/10
|
|
|
光束偏折
|
< 3 arc minutes
|
|
|
波前畸變
|
<λ/4@633nm
|
|
|
透過率
|
Tp>95%, Ts<0.1%
|
|
|
鍍膜
|
斜面鍍偏振分光膜，端面鍍增透膜
|
|
|
損傷閾值
|
>15J/cm2@1064nm, 20ns, 20Hz
|
|
|
支架
|
標準品無支架，可以選裝方形或圓形之家
|
|
單波長高功率PBS標準品
|
型號
|
使用波長
|
消光比
|
材料
|
尺寸（mm）
|
|
HPBS1010
|
355，532，633，808，880，1064nm
|
>1000:1
>10000:1
|
K9
JGS1
|
10.0*10.0*10.0
|
|
HPBS1012
|
12.7*12.7*12.7
|
|||
|
HPBS1015
|
15.0*15.0*15.0
|
|||
|
HPBS1020
|
20.0*20.0*20.0
|
|||
|
HPBS1025
|
25.4*25.4*25.4
|
寬帶高功率PBS標準品：
|
型號
|
使用波長
|
消光比
|
材料
|
尺寸（mm）
|
|
HPBS2010
|
450-650nm,
650-950nm
900-1200nm,
|
>1000:1
>10000:1
|
ZF材料
|
10.0*10.0*10.0
|
|
HPBS2012
|
12.7*12.7*12.7
|
|||
|
HPBS2015
|
15.0*15.0*15.0
|
|||
|
HPBS2020
|
20.0*20.0*20.0
|
|||
|
HPBS2025
|
25.4*25.4*25.4
|
